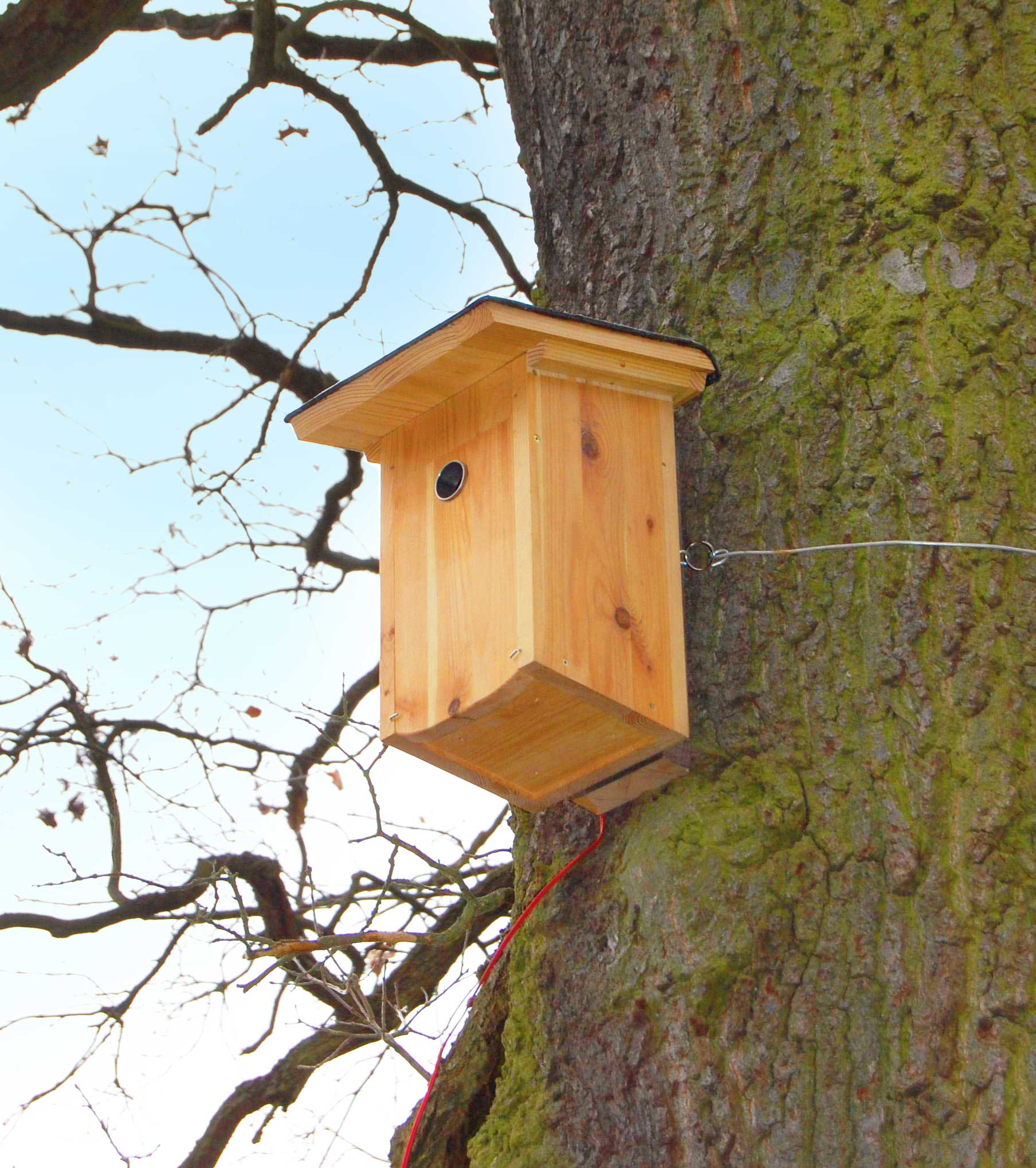

Blick in den Nistkasten

29.03.2020 04:47:17

Ist die Internetverbindung manuell eingeschalten wird alle 5 Minuten das Bild aus dem Nistkasten aktualisiert. Ansonsten wird bei ausreichend verfügbarem Strom das Netzwerk alle viertel Stunde automatisch für einen Upload eingeschalten.

Die Kamera ist ungefähr auf die Höhe, in welche die Meisen ihr Nest erfahrungsgemäß bauen, fokussiert.

In Reichweite des WLAN ist Streaming möglich.

Über den Winter 2019/2020 gab es im Nistkasten einen Übernachtungsgast.

Die Meise räumt (wirklich) allen Dreck (Vogelsch….) aus dem Nistkasten und beginnt Moos heran zu schaffen. Im Laufe der folgenden Woche trägt sie unregelmäßig weiteres Moos in den Nistkasten.

In den Nächten 29.02./01.03. und 01.03/02.03. schläft die Meise nicht im Nistkasten. Ab dem Abend des 02. März ist sie wieder im Kasten. Es ist hoffentlich auch die selbe.

Eine Grundlage an Moos ist im Kasten. Die Meise scheint jetzt feinere Materialien für den Nestbau zu sammeln.

Die Kammera muss höher über dem Nest positioniert werden.

• ESP8266 ESP-07
• OV2640 2MP Sensor auf Arducam-Board
• 12 Infrarot-LED L934F3C, (Conrad 154394)
• Biquad-Antenne für die Verbindung zum Access Point am Bienenstand (ca. 40-50m)
• Firmwareupdate OTA
• Über WLAN gleichzeitig erreichbar als AccessPoint (192.168.4.1) oder Station (192.168.240.210)

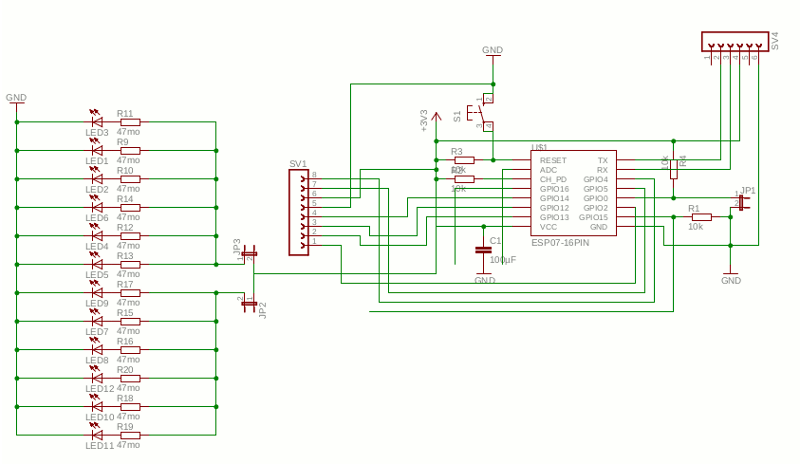

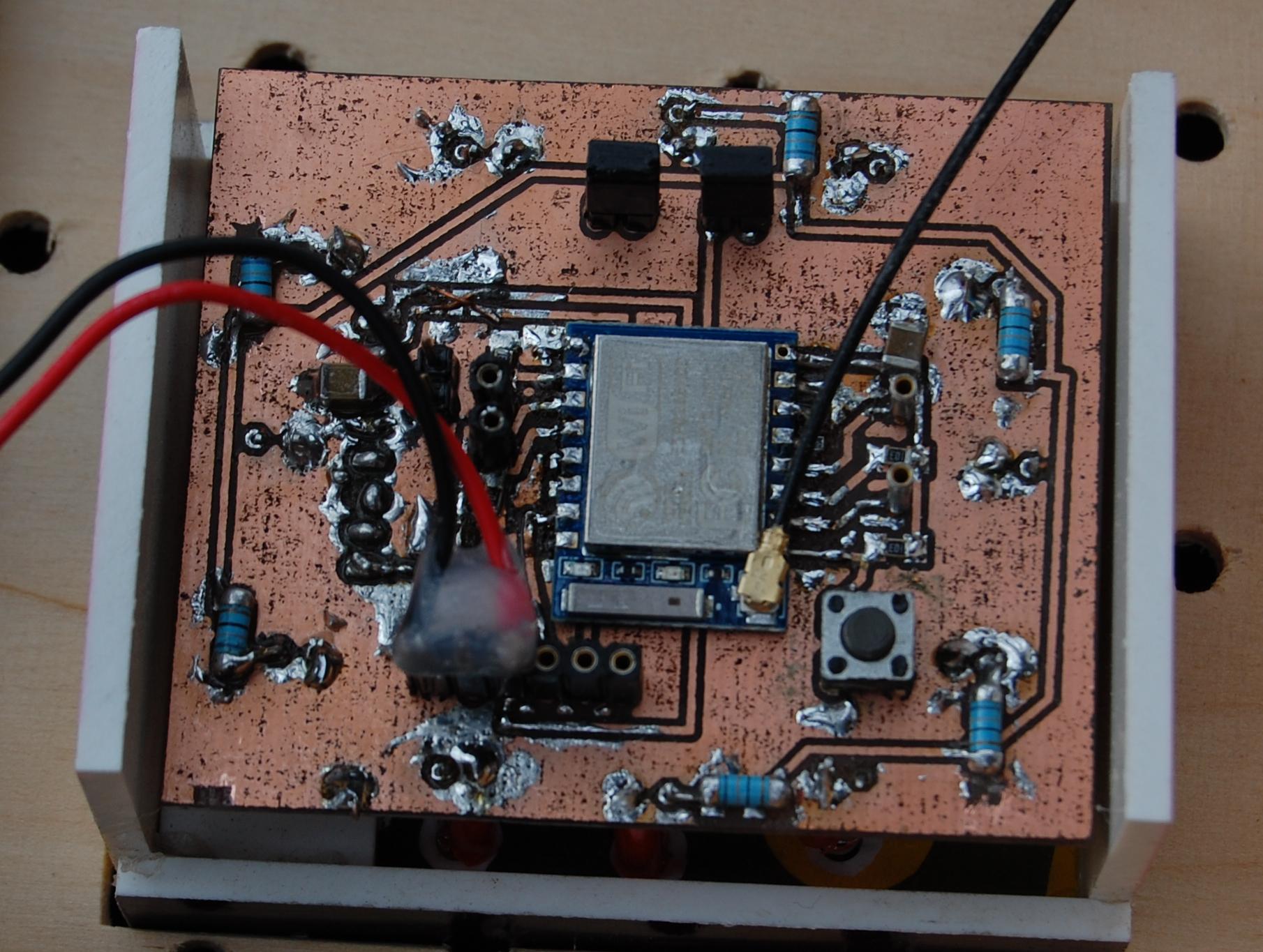

Zweiseitige Leiterplatte zur Verbindung von Kameramodul, ESP8266 und den IR-LED. Steckverbinder zum Programmieren.

asp8266_arducam_top.pdf

asp8266_arducam_bottom.pdf

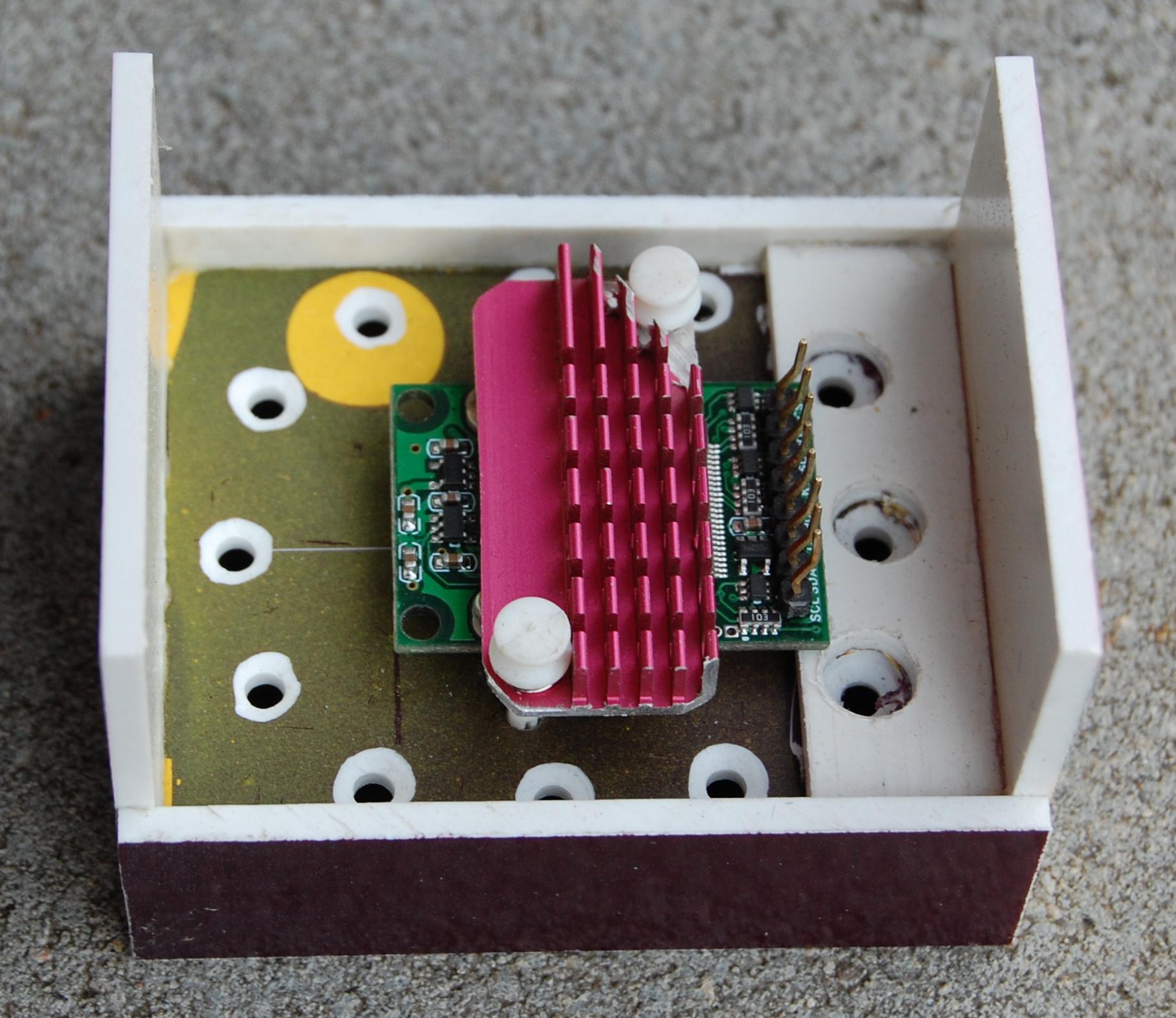

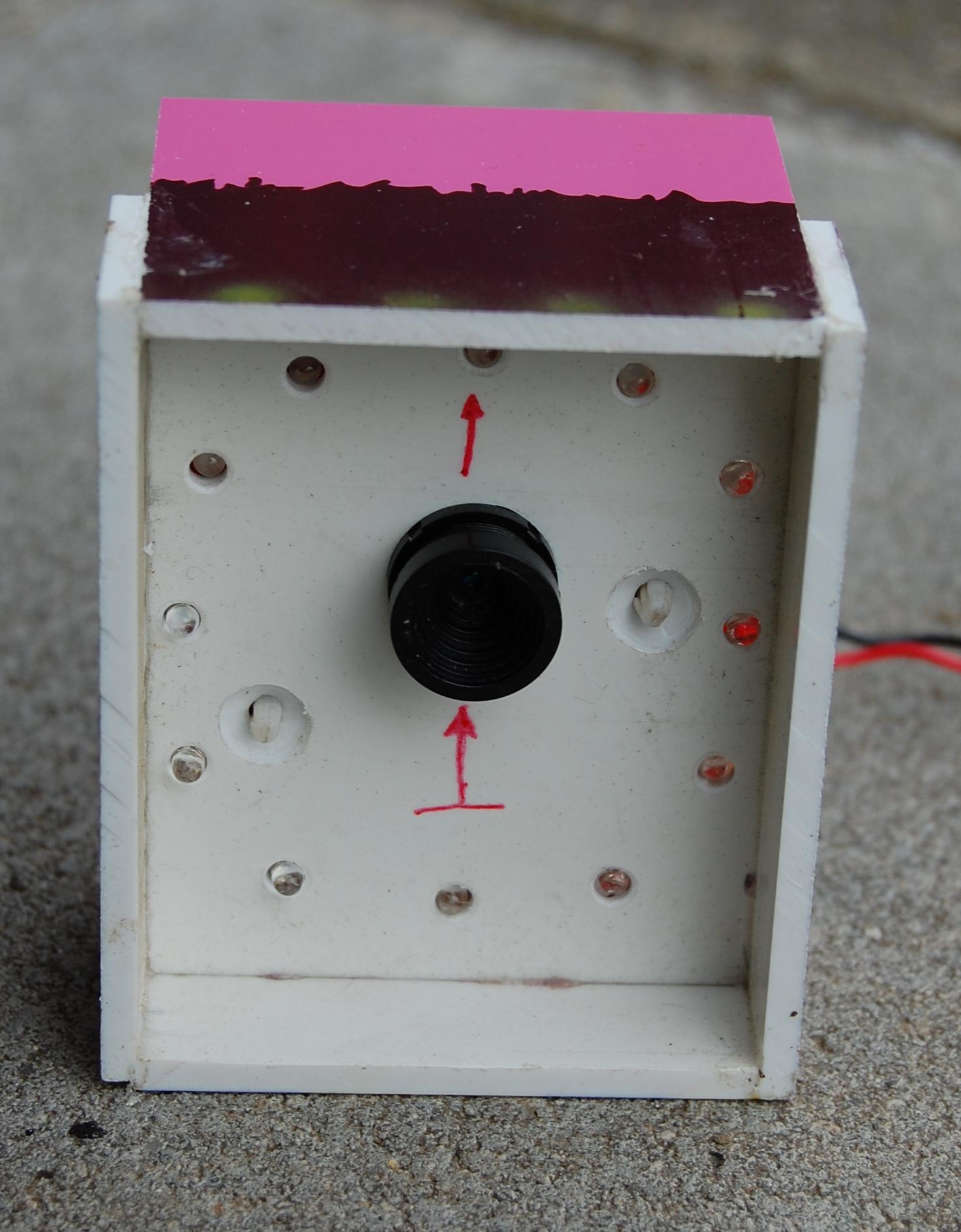

Kameramodul Arducam OV2640 mit Kühlkörper im Gehäuse. Dieses ist einfach auch Plastik zusammengeklebt. Die Bohrungen um das Kameramodul sind für die IR-Led

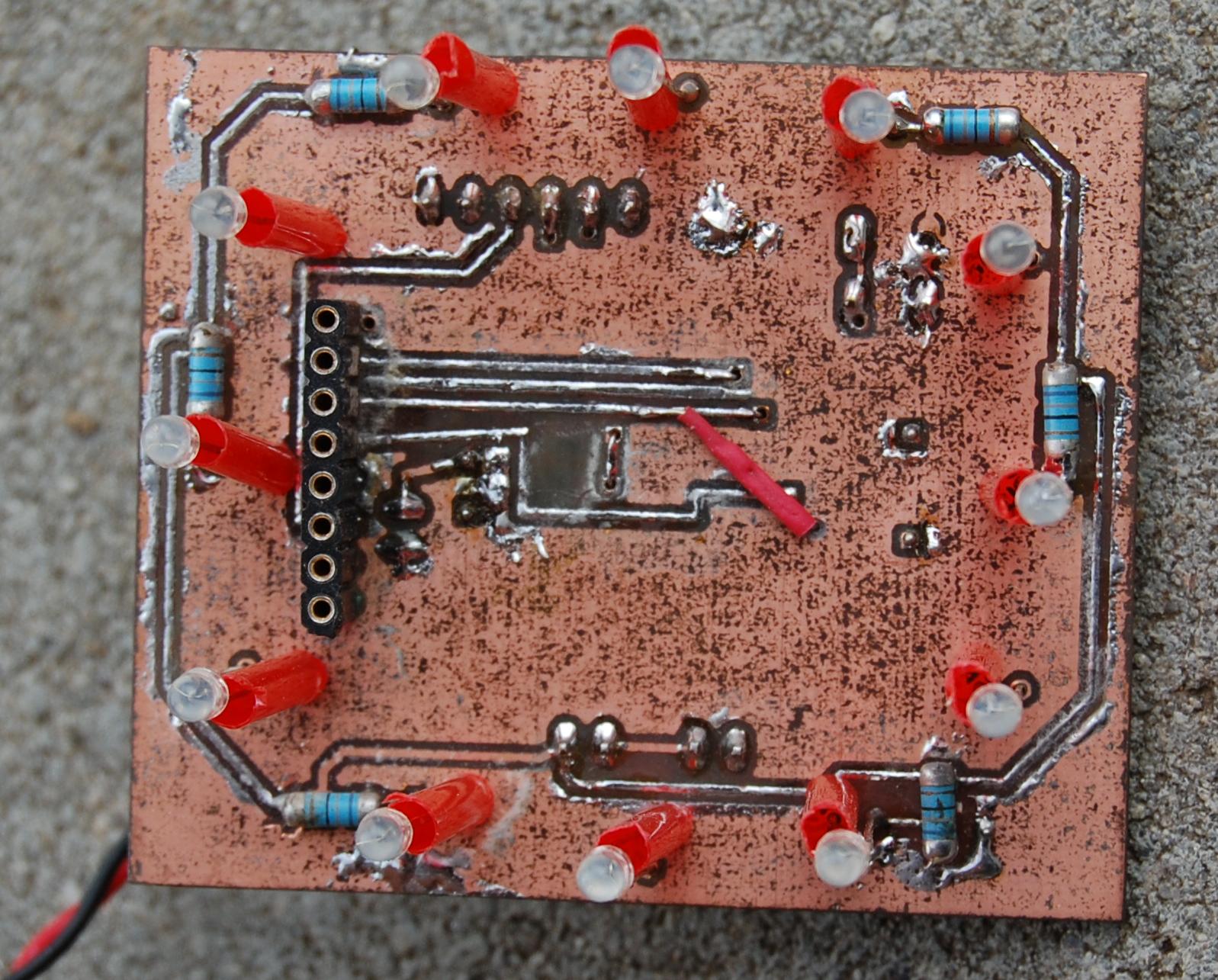

Platine von unten. Diese Seite wird auf das Kameramodul aufgesteckt

Zusammengesteckt Kamera im Nistkasten eingesetzt.

• Flash-Size 1M
• Crystal 40 MHz
• V2 higher Bandwidth
• Flash-Frequenz 40 MHz
• CPU-Frequenz 160 MHz

sd-mux-test_top.pdf

sd-mux-test_bottom.pdf

MAX4372FEUK+T Stromsensor SOT-23-5

Conrad 1121045

TS3A27518E

NC → Cardreader

NO → Pinleiste

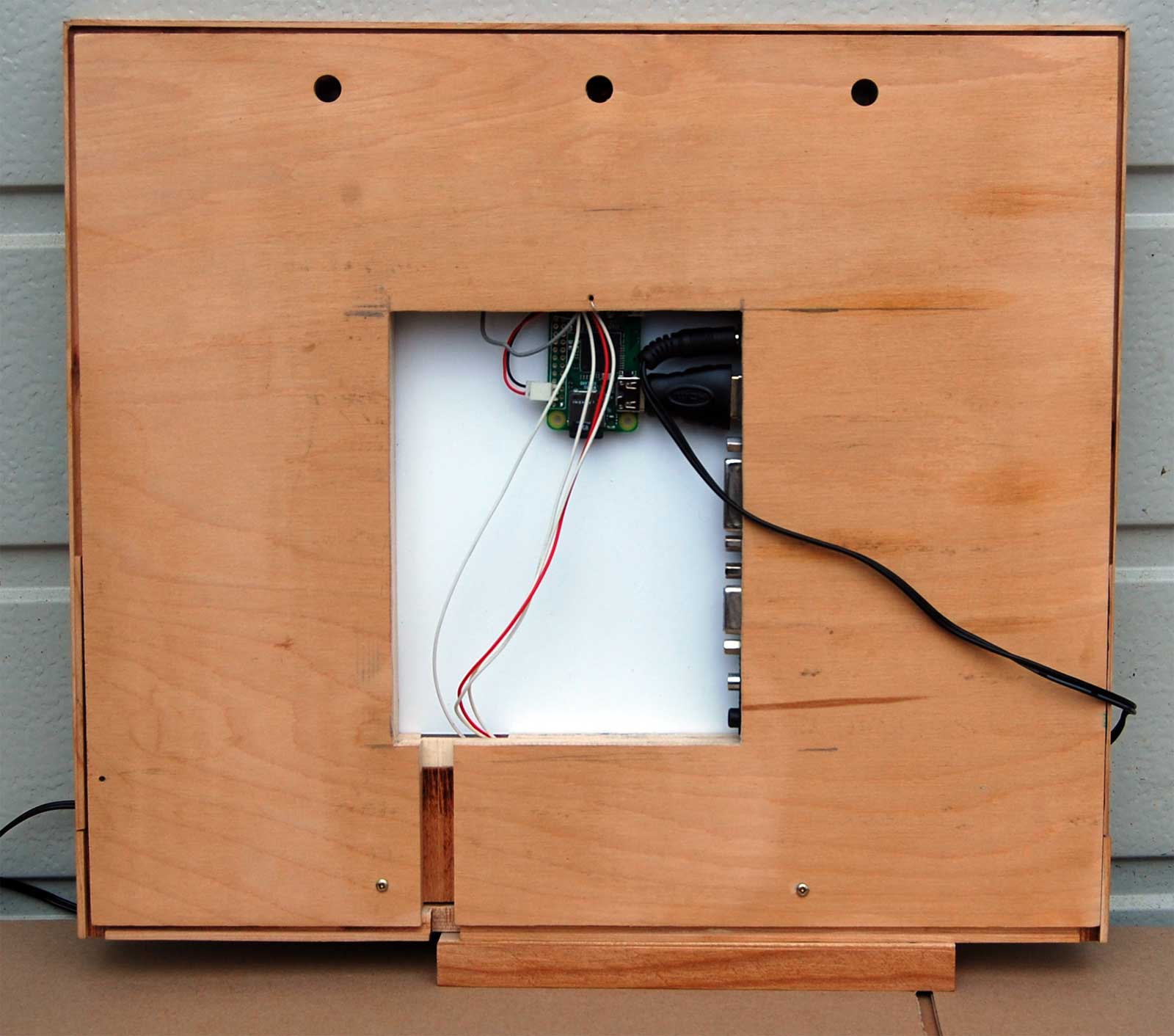

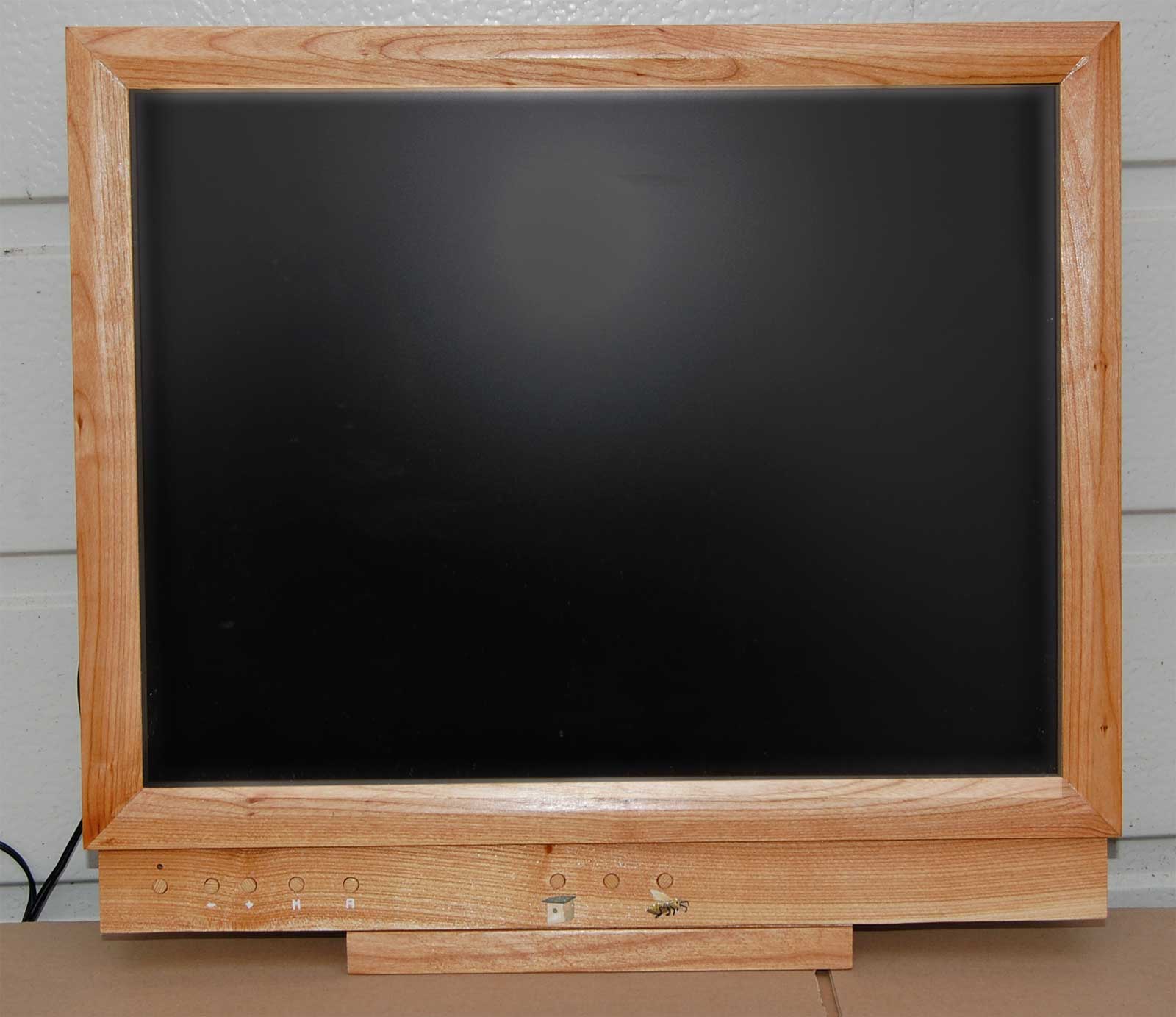

• Display aus einem Thinkpad T42P (UXGA, 1600×1200),
• Screen Controller Board aus China, (wie die Anzeige des Nanopi M4),
• Raspberry Zerro W, mit aufgelötetem Antennenanschluss für die Antenne aus dem Thinkpad.
• Drei Bildquellen über Taster umschaltbar.

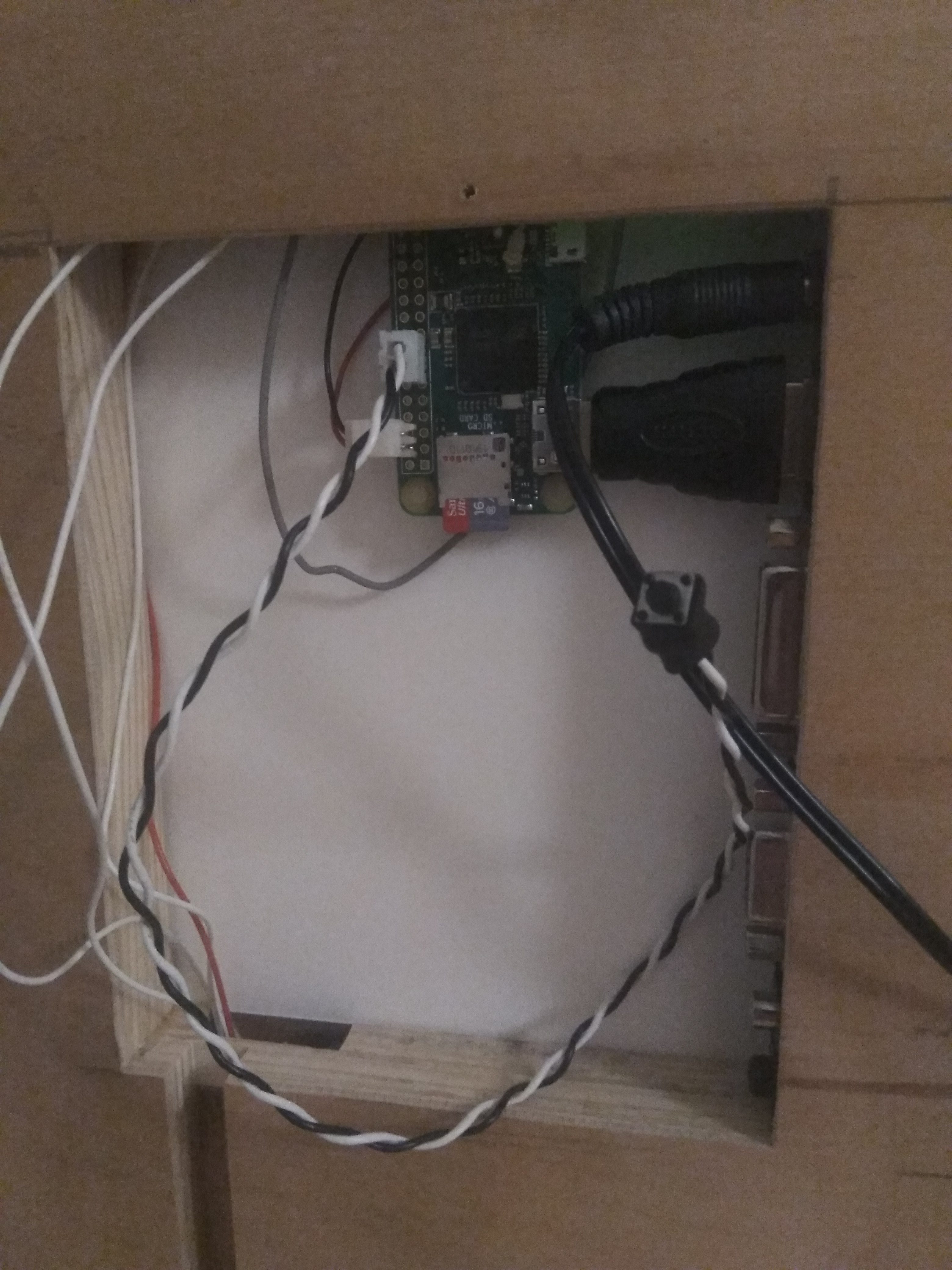

Seinen Strom erhält der Raspberry über den internen 5V Spannungswandler des Display-Controller-Boards. Dadurch ist nur eine Zuleitung 12 V zur gesamten Anzeige notwendig. Der Umbau der Antenne war notwendig, da bei direkt hinter dem Display positioniertem Raspberry das Wlan-Signal durch das Display zu sehr abgeschirmt wird.

Über rc.local wird ein Script gestartet, welches die Bilder in regelmäßigen Abständen vom Server lädt und diese mittels imagemagick direkt in den Framebuffer /dev/fb0 schreibt.

GPIO 16, 20, 21

/etc/wpa_supplicant/wpa_supplicant.conf

Auf SD-Card Datei /boot/ssh erstellen

sudo apt-get update
sudo apt install imagemagick wiringpi

sudo systemctl disable hciuart.service
sudo systemctl disable bluetooth.service

in /boot/config.txt

# Disable bluetooth
dtoverlay=pi3-disable-bt

# Disable the rainbow splash screen
disable_splash=1

# Enable audio (loads snd_bcm2835)
#dtparam=audio=on

# Overclock the SD Card from 50 to 100MHz
dtoverlay=sdtweak,overclock_50=100

# Set the bootloader delay to 0 seconds. The default is 1s if not specified.
boot_delay=0

Eine zweite Kamera vor dem Nistkasten mit einem Bewegungssensor. Eventuell Bewegungssensor auch für die innere Kamera, die Bilder des leeren Kastens sind langweilig.

PIR Controller NCS36000
