Erweiterungsplatine V2 zur Bienenwaage

Die Erweiterungsplatine dient der Verbindung von Solarregler (V2) und weiteren Sensoren oder Bedienelementen. Auf ihr sind 3 SMD-LED verlötet, welche durch einen Jumper von der Stromversorgung getrennt werden können.

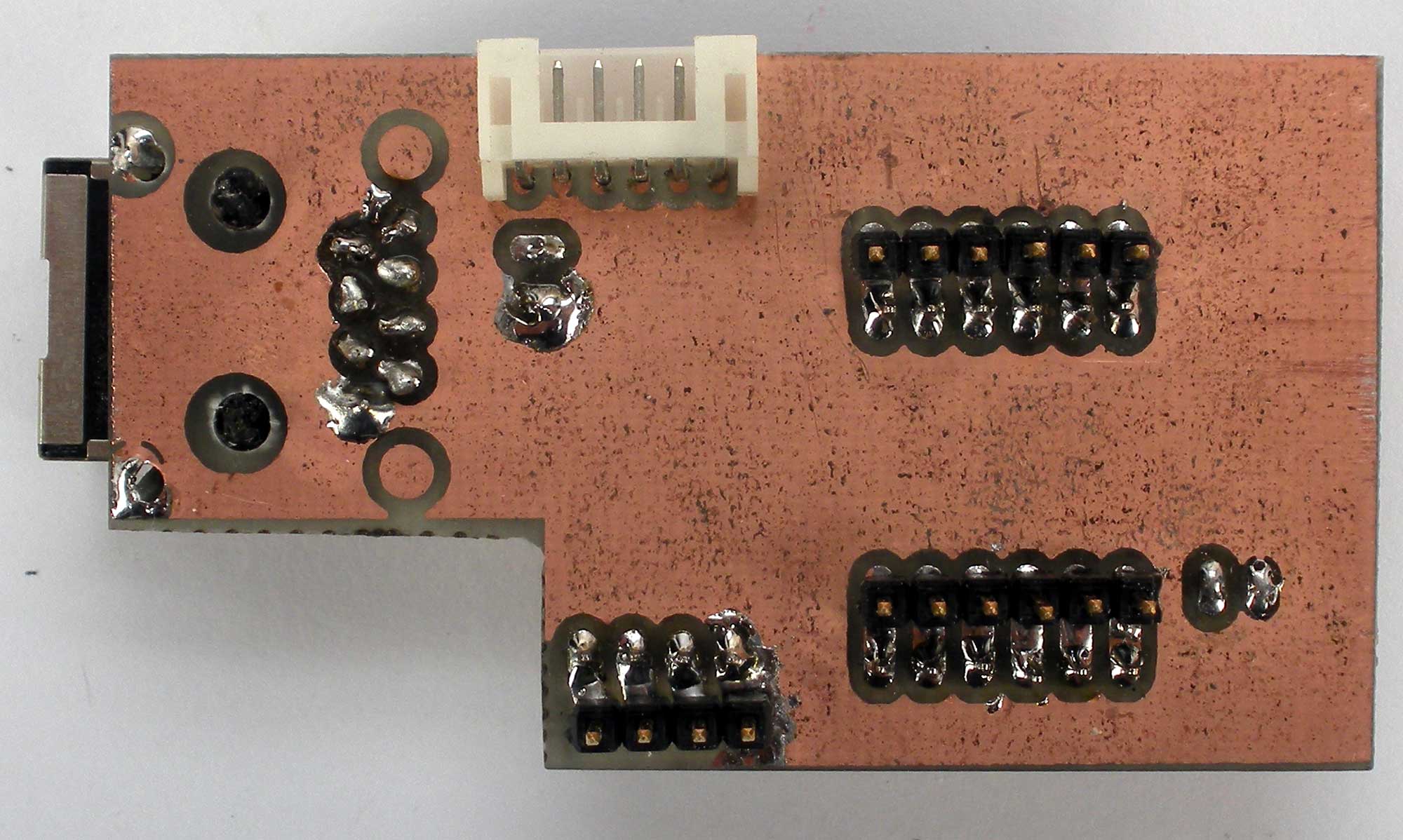

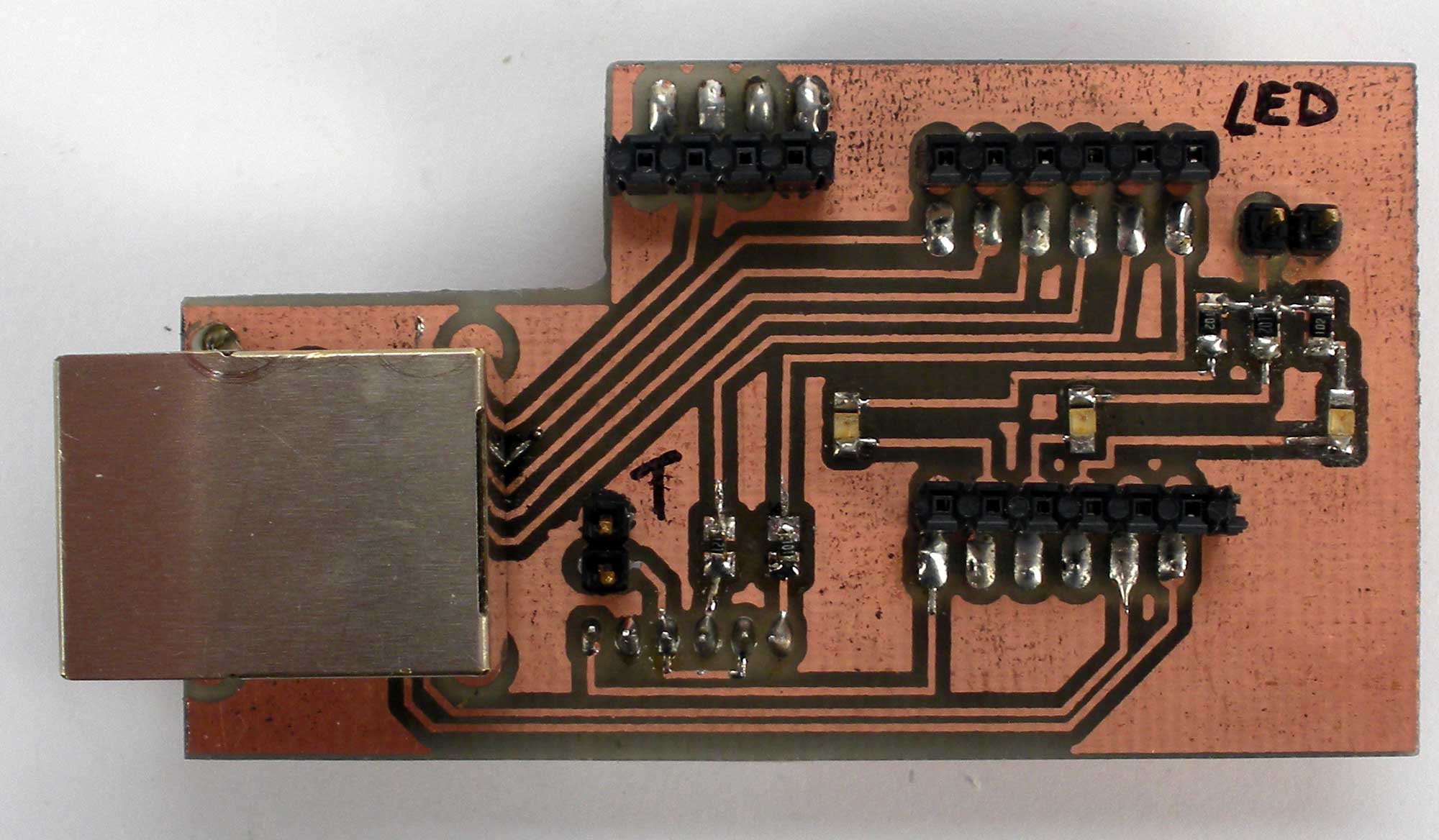

Ansicht der Erweiterungsplatine von hinten Ansicht der Erweiterungsplatine von vorn

Die 3 SMD-LEDs sind (von links nach rechts) mit den Ports A1, A2 und A3 des Arduino verbunden.

KontaktBelegung
1GND
23V dauer
31Wire
4Sensor EN
5Pin3
6Pin2 (Wind)
7SCL
8SDA
